Update 27.04.2026

Tools

Neu

(Revit 2025 und 2026)

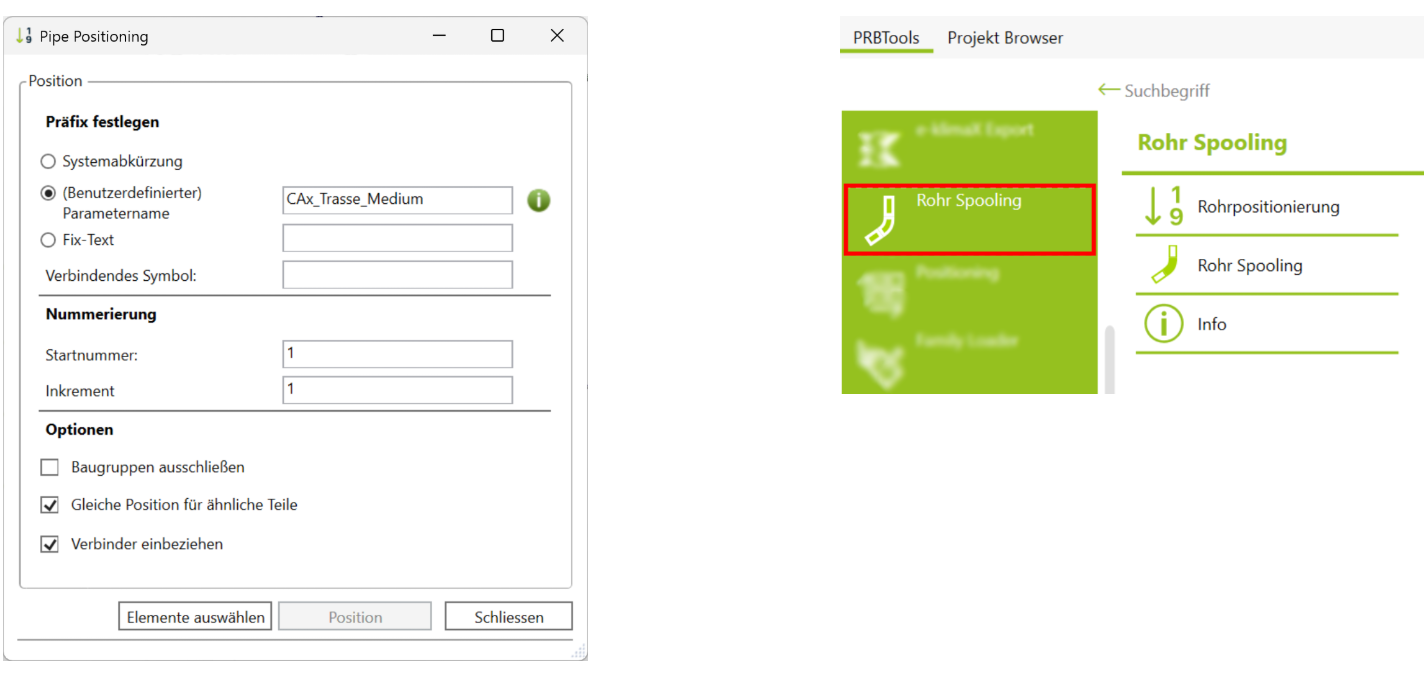

Rohrpositionierung:

Diese App generiert Positionsnummern an den Bestandteilen einer Rohrleitung. Das beinhaltet Rohre, Rohrformteile sowie Rohrzubehör (Für weitere Informationen lesen Sie das in der ProjectBox integrierte Handbuch.)

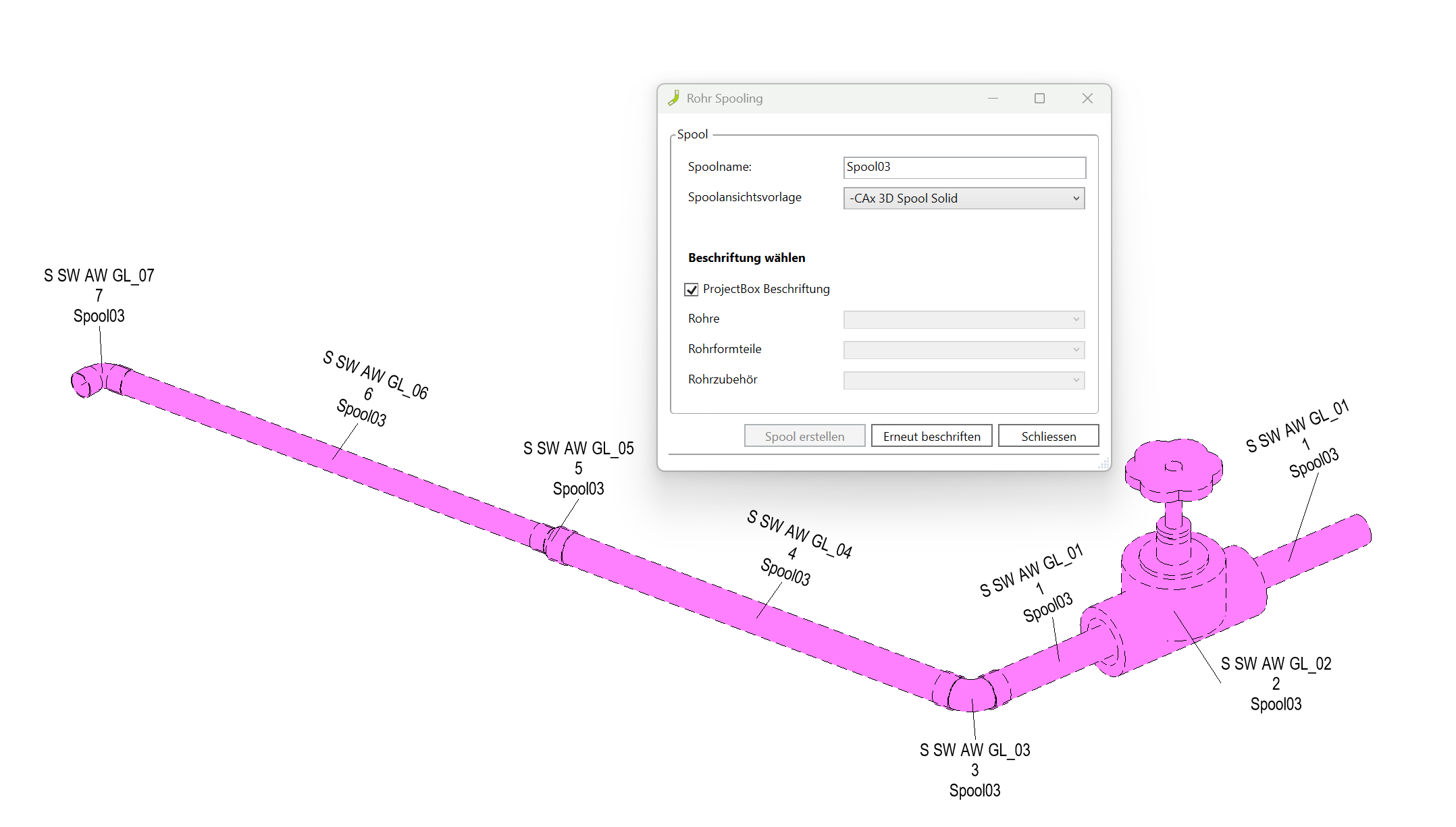

Rohr Spooling:

Diese App generiert eine Baugruppe inklusive der isometrischen Ansicht mit Beschriftung und Ansichtsvorlage für die gewählten Rohre, Rohrformteile und Rohrzubehör. (Für weitere Informationen lesen Sie das in der ProjectBox integrierte Handbuch.)

Erweitert

(Revit 2024, 2025 und 2026)

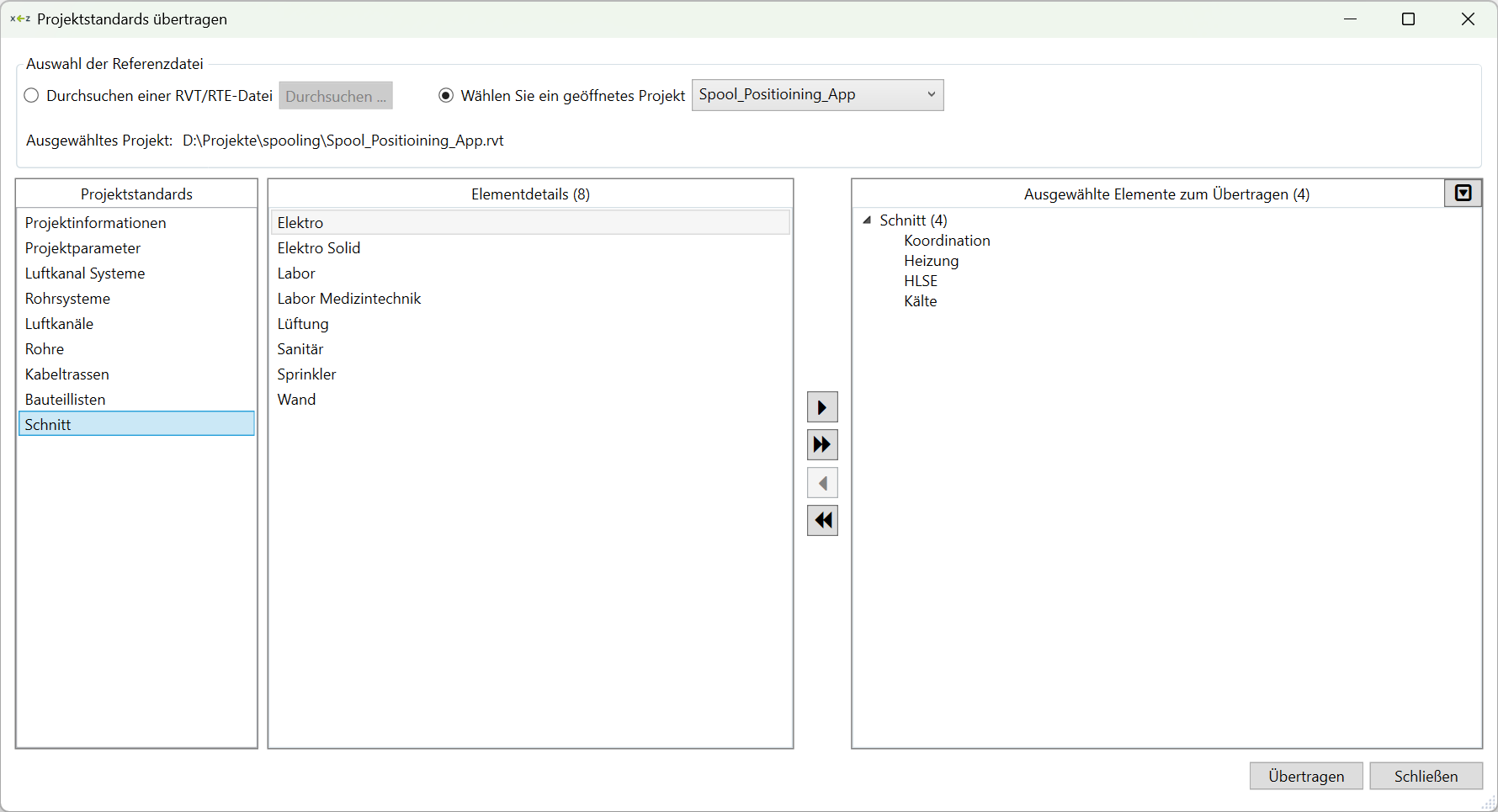

Projektstandards übertragen:

Es ist nun möglich, die Schnitttypen zu importieren.

Verbesserungen

(Revit 2024, 2025 und 2026)

e-klimaX Export:

• Korrektur der eckigen Kreuzstücke (KR)

auxalia Core:

• Erweiterung und Vorbereitung auf Revit 2027.

Content

(Revit 2025 und 2026)

Neu

Familien:

Elektro

• _E_CAx Horn Decke



Lüftung

• CAx Abluft Haube RE



Sanitär

• Systemtrenner für Heizung und Kälte



Beschriftung

• Beschriftung für Spooling für Rohre, Rohrformteile und Rohrzubehör



Vorlage:

Bauteillisten

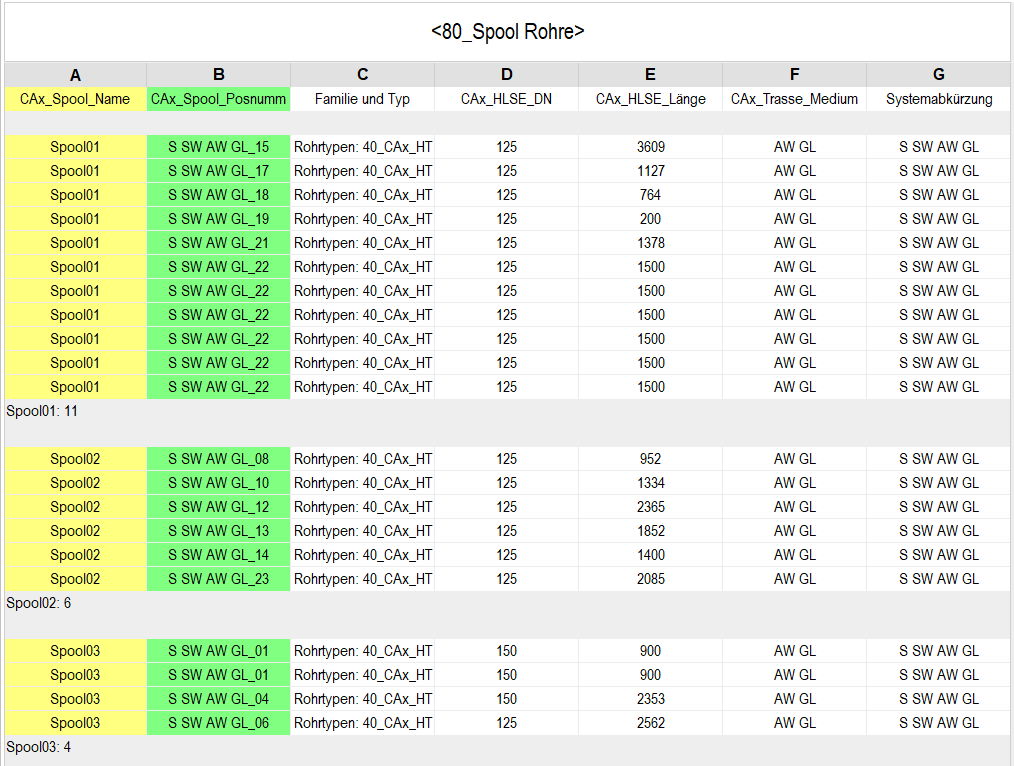

Es stehen neue Stücklisten für das Tool Rohr Spooling zur Verfügung:

• 80_Spool Rohre
• 80_Spool Zubehör und Formteile
• 80_Spool Rohrrouting Alle

Ansichtsvorlage

• CAx 3D Spooling Solid

Parameterliste

Neue Parameter in der Liste der gemeinsam genutzten Parameter „30_CAx_L-Kanal-Formteile_Parameter“ hinzugefügt.

- CAx_DIN_X1
- CAx_DIN_Y1
- CAx_DIN_X2
- CAx_DIN_Y2
- CAx_DIN_FL_exakt

Neue Parameter in der Liste der gemeinsam genutzten Parameter „80_CAx_HSKG_Rohre_Parameter“ hinzugefügt.

- CAx_Spool_Name: Der Parameter gibt den Namen für die Baugruppe an.
- CAx_Spool_Posnummer: Der Parameter gibt die Positionsnummer für Rohre, Rohrformteile und Rohrzubehör als Text an.
- CAx_Spool_Nummer: Der Parameter gibt die Positionsnummer für Rohre, Rohrformteile und Rohrzubehör als Ganzzahl (Integer) an.

Erweitert

Familien:

Lüftung

CAx_DIN_X1: Der Parameter gibt den Wert des horizontalen Abstands (X1) der ersten Abzweigung im eckigen Kreuzstück an.

CAx_DIN_Y1: Der Parameter gibt den Wert des vertikalen Abstands (Y1) der ersten Abzweigung im eckigen Kreuzstück an.

CAx_DIN_X2: Der Parameter gibt den Wert des horizontalen Abstands (X2) der zweiten Abzweigung im eckigen Kreuzstück an.

CAx_DIN_Y2: Der Parameter gibt den Wert des vertikalen Abstands (Y2) der zweiten Abzweigung im eckigen Kreuzstück an.

CAx_DIN_FL_exakt: Der Parameter gibt den Wert von RLT_DIN_FL_exakt an.
